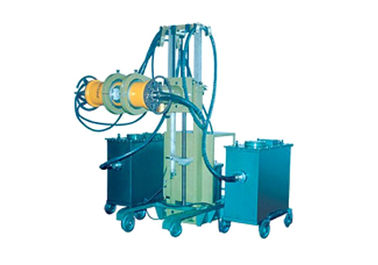

X線コンピュータリアルタイムX線撮影システム

X線コンピュータ実時間レントゲン写真術システムは非破壊的なテスト仕事のための必要な装置です。それは内部の失敗のsuring出現のためのmetal&nonmetal材料から、鋳造および溶接の部品、スラグ巻込み、ひび、空気穴および悪い溶接成っている部品と適用します（完全に突き通らないため）。それは機械のような産業で広く利用されています、の造船業、高圧の容器、国防、等技術的な研究の自動車、航空、熱抵抗材料化学。このタイプのレントゲン撮影機にだけでなく、完全な機能がありますが、また高い自動能力、信頼できる性能、簡単な操作、速い点検速度および便利な維持のような利点があります。それはX線コンピュータ実時間レントゲン写真術システムおよび高い自動機能および正確な点検速度があるX線TVの表示システムと仕事一致しますできます。

ここに3つのタイプのTVシステムを持って下さい（顧客によって選ぶことができます）:

1.日本からの東芝

2.オランダからのフィリップス

3.ドイツ語からのトムソン

主要な変数:

気づきます:上のテーブルがEN12543標準の下にある焦点サイズ、括弧内の価値表現します浸透の厚さを場合の産業TVが付いているマッチ。

X-Yシリーズ コントローラー

コントローラーのこのモデルのために、私達は制御のためのマイクロコンピューターによって適用し、KVの事前調整、自動老化、自己検査失敗、安全保護インターロック表示する動かす、状態をtiming&untimeの設定と（固定時間の範囲は1-98分です）保護します全システムのための機能を取付けます。

このタイプの制御装置ではまたレントゲン写真術システムの機械輸送システムそして光学シャッター ドア開閉器、3可変性の制御のすべてのランニングのための制御を含んでいます。

実時間レントゲン写真術システム:

1. 6inchesイメージ増強:

入力イメージ次元:150mm

出力イメージ次元:20mm

中心の限られた決断:54lp/cm

2. CCDのカメラ システム:

構成:平行軽いレンズ、可変性レンズ、CCDのカメラ、電源、伝達ケーブル

変数:

アナログCCDのカメラ:

ピクセル:752×582

流れ:+12V

伝達ケーブル:≤60m

ダイナミック レンジ:8bit

デジタルCCDのカメラ:

ピクセル:1024×1024

流れ:+12V

伝達ケーブル:≤15m

ダイナミック レンジ:10-12bit

3.モニター:

14の″のモニター:1000line

17の″のモニター:1000line

コンピュータ映像処理システム:

構成:

産業制御計算機（ブランドの単位）

モニター

イメージは板を集めます

Netcard

USBインターフェイスを費やして下さい

レーザ・プリンタ

画像処理ソフトウェア

機械のディスク運転

ハードウエア コンフィギュレーションのために、私達は市場の、そして私達が1つの年の保証を提供する他の部品なぜならディスク運転機械のための保証3か月のを除く最も新しい装置によって、適用します。

1年ごとの自由のためのソフトウェアの1基の時間の改善。

技術的なターゲット:

標準的なPALのNTSCの黒白のvedio信号の入力;

速度を集めて下さい:PALのための25frame/s;NTSCのための30frame/s

イメージのコレクションの最高の決断:PAL---768×576;NTSC---640×480;

明度、対照の比率のようなソフトウェアは絶えず調節しますある場合もあります;

統計量sensitivity≥2%、動的sensitivity≥4%。

画像処理ソフトウェア機能:

画像処理の中心:明度、高い感受性調節可能な、対照の比率低雑音のイメージ。

イメージの実時間コレクション:オペレータはスクリーンの点検結果を直接見ることができます。

イメージのセービング:未来の点検のためのディスクの得られたイメージを救うことができます。

イメージのスーパーインポーズ:mutilframeのスーパーインポーズおよび騒音減少。

イメージの急上昇:集められたイメージの拡大および減少をすることができます。

画像処理:統計量の点検では、システムに騒音減少、intensifingイメージのような典型的な機能がありましたり色、否定的なイメージ、失敗次元の測定、イメージのセービングおよび点検するを、等印刷する形態偽造します;動的システムでは、それは実時間否定的なイメージ、実時間擬似色、実時間シャープ、動的実時間セービングおよび繰り返しのfuntionsのようなある利点を遂行します、だけでなく、高い統計量の感受性、動的intelligentable、便利な操作がありますが、また中国インターフェイスがあり、メニューに、使用のためにはるかに容易であるドロップダウンなおよび急ぎモードと適用します。
